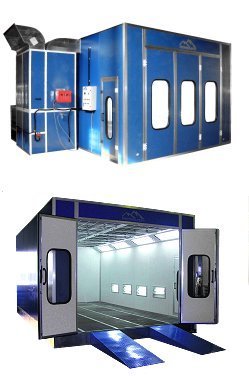

Окрасочно-сушильная камера с приточно-вытяжным тепловентиляционным агрегатом производительностью до 20000 куб. м воздуха в час и дизельной горелкой Riello тепловой мощностью до 200000 ккал/час.
КабинаОкрасочно-сушильная камера оснащена кабиной современного внешнего вида и конструкции из окрашенных стальных стеновых панелей толщиной 50 мм. Наличие тепло- и звукоизолирующего заполнения в сочетании с мощным приточно-вытяжным тепловым агрегатом обеспечивает быстрый нагрев воздуха до рабочих температур.
Имея внутренние габариты (ГхШхВ) 6900х4000х2700мм, камера полностью отвечает сложившимся на рынке требованиям и позволяет обслуживать легковые автомобили любого класса.
Кабина оснащается трехстворчатыми въездными воротами (3.0 х 2.65 м) и сервисной дверью.
АгрегатТепловой агрегат оснащен тремя двигателями. Два из них приводят в движение два приточных вентилятора прямого привода типа «беличье колесо». Двигатели имеют оригинальную конструкцию с неподвижным ротором и вращающимся статором, что существенно снижает эксплуатационные расходы, поскольку нет промежуточных передающих устройств.
Третий двигатель аналогичной конструкции располагается за фильтром окончательной очистки и приводит в движение вытяжной вентилятор. Такая компоновка способствует повышению долговечности вытяжного вентилятора, поскольку на него не попадают частицы окрасочного тумана.
Агрегат обеспечивает работу камеры как в режиме нанесения окрасочных материалов при максимальном воздухообмене, так и в режиме сушки, когда обеспечивается циркуляция нагретого воздуха по замкнутому контуру. Для перехода из режима окраски в режим сушки предусмотрена воздушная заслонка с сервоприводом.
Тепловой агрегат может располагаться как по правой, так и по левой стороне кабины.
Основание и полыОкрасочная камера поставляется с металлическим полнорешетчатым основанием высотой 300 мм, в котором располагаются воздуховоды. При желании, основание может быть заглублено в полы таким образом, чтобы пол камеры находился на одном уровне с полом рабочего помещения.
Камера оснащена решетчатыми полами с макс. несущей способностью 500 кг/колесо.
Пульт управленияКамера имеет в своем составе электрический пульт управления, который полностью контролирует все рабочие режимы и обеспечивает безопасную работу дизельной горелки. Пульт управления оснащен индикаторами режимов работ, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.
ОсвещениеКамера Trommelberg оснащена мощным комбинированным верхним и нижним горизонтальным освещением, включающим 32х36 Вт верхнего и 16х20 Вт нижнего освещения. Светильники верхнего яруса располагаются под углом 45 град., что в совокупности со светильниками нижнего яруса обеспечивает комфортную работу и создает идеальные условия для сравнения цвета оригинального и ремонтного лакокрасочного покрытия.
ФильтрыОкрасочная камера оснащена полным комплектом фильтров: входным и выходным карманчатыми фильтрами, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана.
Карманчатые фильтры устанавливаются на легкосъемных металлических рамках для удобства замены.
Стандартная комплектация: - агрегат с двумя приточными и одним вытяжным вентилятором
- теплообменник
- дизельная горелка RIELLO
- полностью решетчатое металлическое основание и въездные аппарели
- трехстворчатые въездные ворота и сервисная дверь
- окрашенные стеновые панели с наполнителем из пенополистирола
- 8 верхних светильников по 4 лампы в каждом = 32 шт
- 8 нижних горизонтальных светильников по 2 лампы = 16 шт
- пульт управления
- потолочный фильтр тонкой очистки
- напольный фильтр для поглощения окрасочного тумана
- фильтр предварительно очистки
- фильтр окончательной очистки
Технические характеристики: - Габариты:
- внутренние (ГхШхВ) 6900х4000х2700 мм
- наружные (ГхШхВ) 7000х5500х3500 мм
- въездные ворота (ШхВ) 3000х2650 мм
- въездные аппарели: длина 2 м
- дверь для персонала (ШхВ) 800х2000 мм
- Грузоподъемность пола 500 (0.2х0.2м) кг/колесо
- Толщина стеновых панелей 50 мм
- Мощность ламп освещения 1472 Вт
- Тепловентиляционный агрегат:
- двигатели приточной вентиляции 2х3.0 кВт
- двигатель вытяжной вентиляции 1х4.0 кВт
- тепловая мощность горелки 200000 ккал/час
- макс. температура в кабине 80 ºС
- время нагрева от 20 до 80 ºС 6-8 минут
- Макс. количество распыляемых в кабине камеры материалов 3.3 кг/час
- Расход дизельного топлива на рабочий цикл 6-8 кг
- Общая потребляемая мощность 12 кВт
- Электропитание 3ф x 400-380В/50 Гц
